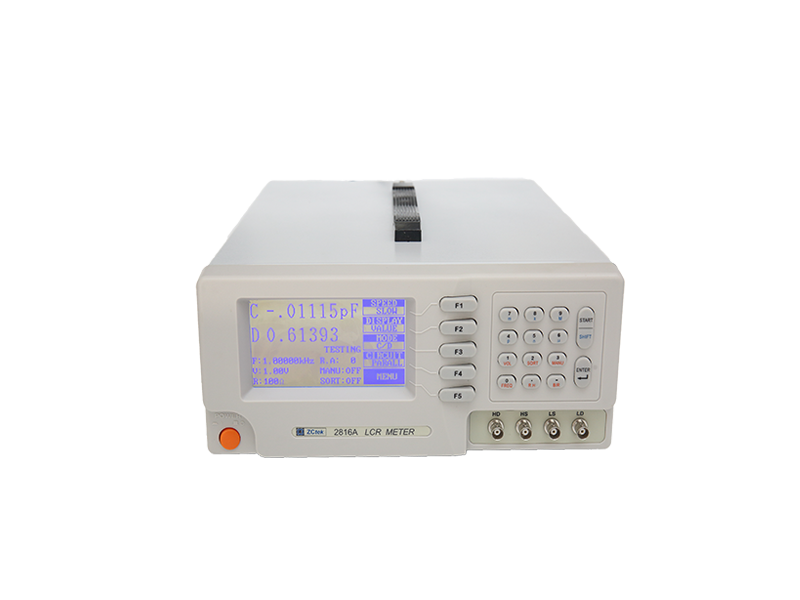

ZC2816A/B型精密LCR數字電橋是本公司最新推出的新一代元件參數測試儀器，該產品集成了本公司多年元件測試的成熟經驗，運用了本領域的最新測試技術。強大的測試功能和優越的測量性能使該產品擠身于國際同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6位測試分辨率，50Hz-200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式，可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。
ZC2816A/B型精密LCR數字電橋是本公司新推出的新一代元件參數測試儀器，該產品集成了本公司多年元件測試的成熟經驗，運用了本領域的新測試技術。強大的測試功能和優越的測量性能使該產品擠身于國際同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6位測試分辨率，50Hz-200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式，可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。
HANDLER接口
| 型號 | ZC2816A | |
| 測量功能 | ||
|
測試參數 |
|Z|、C、L、X、B、R、G、D、Q、θ |
|
| 基本準確度 | 0.05% | |
|
等效電路 |
串聯、并聯 |
|
|
數學功能 |
絕對值偏差、百分比偏差 |
|
|
量程方式 |
自動、保持 |
|
|
觸發方式 |
內部、手動、外部、總線 |
|
|
測試速度 |
快速：32ms |
|
|
校正功能 |
開路、短路 |
|
|
測試端配置 |
5端 |
|
|
平均次數 |
1-255 |
|
|
顯示方式 |
直讀、ΔABS、Δ%、檔號檔計數 |
|
|
顯示器 |
240×128點陣圖形LCD顯示器，6位讀數分辨率 |
|
|
測量信號 |
||
|
測量信號頻率 |
50Hz-200kHz，共1.2萬點 |
|
|
測量信號電平 |
10mVrms～2.00Vrms，以10mV步進 |
|
|
信號輸出阻抗 |
30Ω，100Ω任意選擇 |
|
|
測量顯示范圍 |
||
|
|Z|、R、X |
0.00001Ω～99.9999MΩ |
|
|
C |
0.00001pF～999.999mF |
|
|
L |
0.00001μH～9.99999kH |
|
|
G、B |
0.00001μS～999.999S |
|
|
D |
0.00001～9.99999 |
|
|
Q |
0.00001～99999.9 |
|
|
θ（DEG） |
-179.999°～179.999° |
|
|
θ（RAD） |
-3.14159～3.14159 |
|
|
Δ% |
-999.999%～999.999% |
|
|
比較器及接口 |
||
|
比較器 |
11檔，9檔合格，1檔不合格，另有1個附屬檔 |
|
|
接口 |
RS232C、HANDLER、GPIB（選件） |
|
