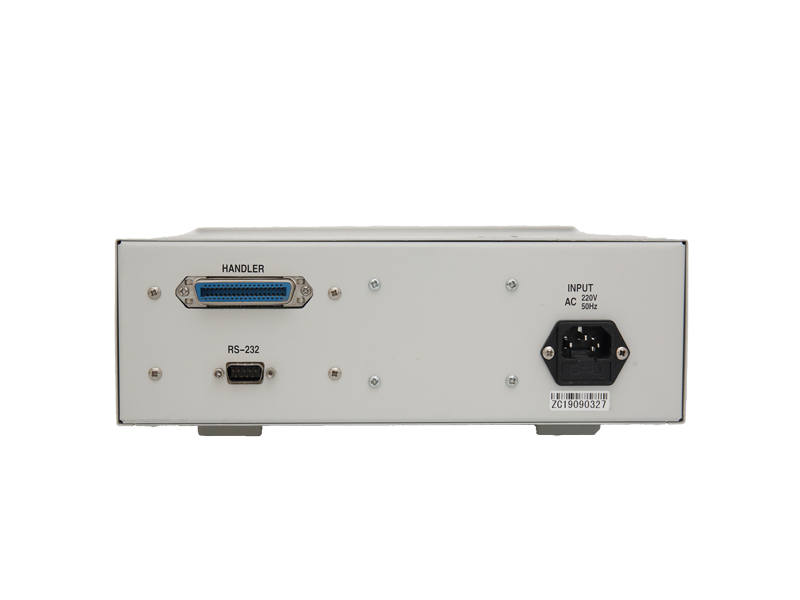

ZC2817DX系列LCR數字電橋是本公司新研制的低頻元件測量儀器的換代產品，其中應用多項元件測量的最新技術，4.3寸彩色液晶顯示,SMD貼片工藝,操作方便，外形美觀。可直接測量多達六種的元件參數組合，能滿足生產線質量保證，進貨檢驗及自動化生產的需要。RS-232接口可為用戶提供遠程控制及測試數據的統計和分析。HANDLER接口可連接元件自動分選系統。
ZC2817DX系列LCR數字電橋是本公司新研制的低頻元件測量儀器的換代產品，其中應用多項元件測量的新技術，4.3寸彩色液晶顯示,SMD貼片工藝,操作方便，外形美觀?？芍苯訙y量多達六種的元件參數組合，能滿足生產線質量保證，進貨檢驗及自動化生產的需要。RS-232接口可為用戶提供遠程控制及測試數據的統計和分析。HANDLER接口可連接元件自動分選系統。
|
測量功能 |
|
|
測試參數 |
六種測量參數組合：C/D、L/Q、R/Q、Z/θ、C/R、L/R |
|
基本準確度 |
0.1% |
|
等效電路 |
串聯、并聯 |
|
量程方式 |
自動、保持 |
|
觸發方式 |
內部、手動、外部 |
|
測試速度 |
快速：16次/秒 |
|
校正功能 |
開路、短路、掃頻清零 |
|
顯示方式 |
直讀/Δ/Δ% |
|
顯示器 |
5位分辨率，4.3寸彩色液晶顯示屏 |
|
測量信號 |
|
|
測量信號頻率 |
50Hz、60Hz、100Hz、120Hz、1kHz、 10kHz、20kHz、40kHz、50kHz、100kHz |
|
測量信號電平 |
0.1Vrms、0.3Vrms、1.0Vrms |
|
信號輸出阻抗 |
30Ω、100Ω |
|
測量顯示范圍 |
|
|
|Z|、R、X |
0.0001Ω～99.999MΩ |
|
C |
0.001pF～99999μF |
|
L |
0.001μH～99999H |
|
D |
0.0001～9.9999 |
|
Q |
0.0001～9999.9 |
|
Δ% |
-99.99%～99.99% |
|
比較器及接口 |
|
|
比較器 |
九檔分選，三檔合格，一檔不合格，一個附屬檔 |
|
接口 |
RS232C（標配）、HANDLER（選件） |
|
體積 |
290mm×100mm×320mm |
|
重量 |
～2.5kg |
