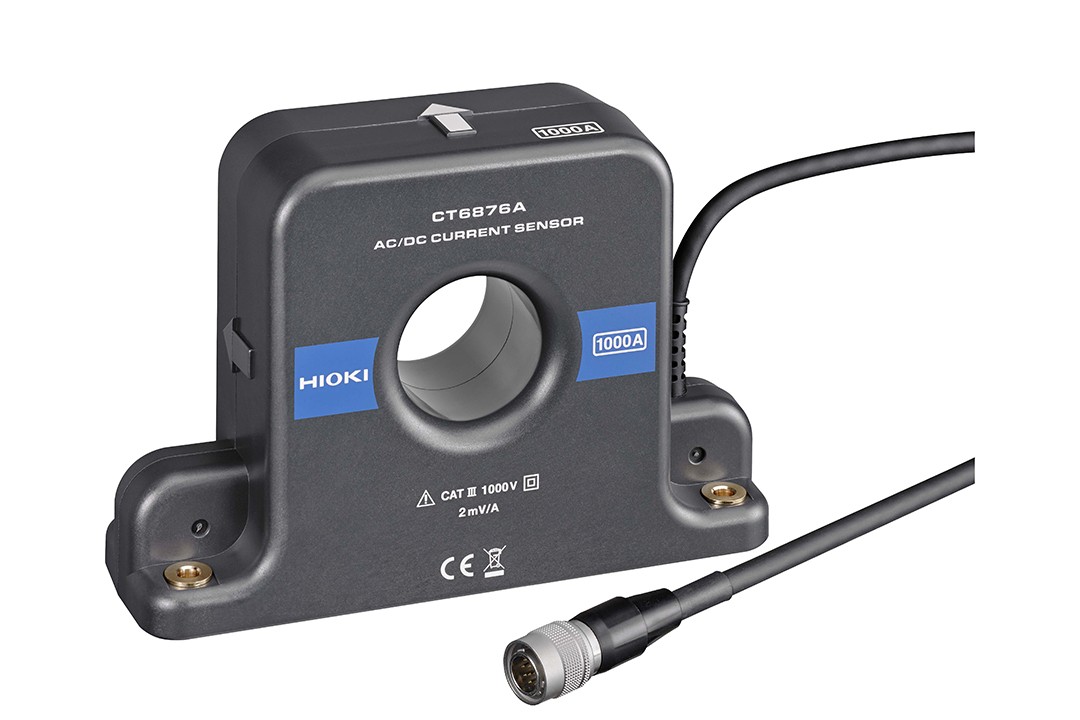

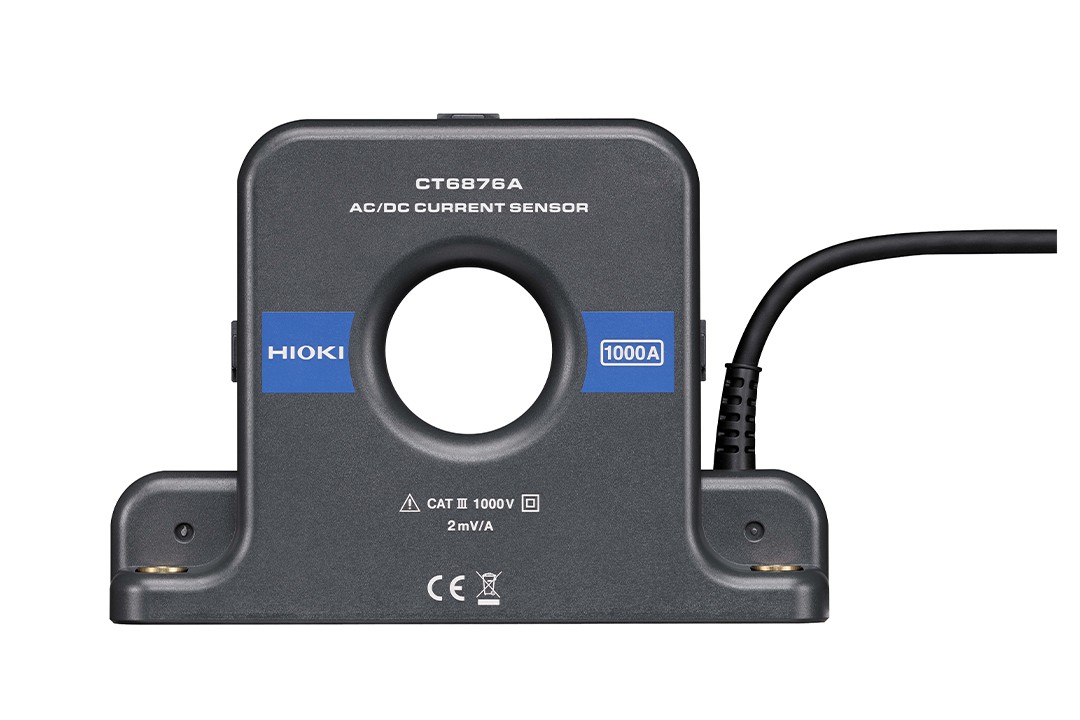

頻帶DC~1.5MHz，額定電流AC/DC 1000A 更準確地測量大電流化，高速化的變頻器的電流
概要：
?高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
?對于EV、HEV等電動汽車的1000A大電流測量游刃有余
?通過加強屏蔽，精確測量干擾中的電流，提高抗干擾性能
?平坦頻率特性和CMRR性能實現較高精度測量
?可在 -40°C 至 +85°C 的惡劣環境中進行高精度測量
?頻帶DC~1.5 MHz: CT6876A（幅度），DC?1 MHz（相位）的良好頻率特性
?可用于光伏發電、從電池充電/放電到逆變器輸出端的燃料電池評估等
?使用示波器/存儲記錄儀，可以進行波形監測（能和傳感器單元合用）
|
額定電流 |
AC/DC 1000A |
|---|---|
|
最大輸入電流 |
降額范圍內, 最大±1800 A peak（設計值, 40℃以下且20 ms以內） |
|
頻率特性 |
振幅: DC?1.5 MHz (CT6876A), DC?1.5 MHz (CT6876A-1) 相位：DC?1 MHz |
|
線性 |
±5 ppm Typical |
| 偏移電壓 | ±5 ppm Typical (23℃, 無輸入) |
| 基本精度 |
(DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08° |
| 輸出電壓率 | 2 mV/A ※測試儀的輸出是通過傳感器單元輸出的AC + DC電壓 |
| 對地最大額定電壓 | AC/DC 1000V (50/60Hz, CAT III) |
|
可測導體直徑 |
φ 36 mm以下 |
| 使用溫濕度范圍 | -40°C? +85°C, 80% rh以下 (無結露) |
| 電源 | 可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電 |
| 最大額定功率 | 7.5 VA以下 (1000A/55Hz測量時) |
| 體積及重量 | 160 W × 112 H × 50 Dmm, CT6876A: 970 g, 線長 3 m, CT6876A-1: 1300 g, 線長 10 m |
| 附件 | 使用說明書 ×1, 線標 ×6, 使用注意事項 ×1 |
| 適用產品/單元 | CT6876A |
|---|---|
| PW8001,PW6001, PW3390 | ○ |
| 3390 | △（需要CT9901）CT比: 2 |
| 3193系列 | △（需要CT9901）CT比: 2 |
| 8971 | △（需要9318、CT9901）CT比: 2 |
| U8977 | ○ |
