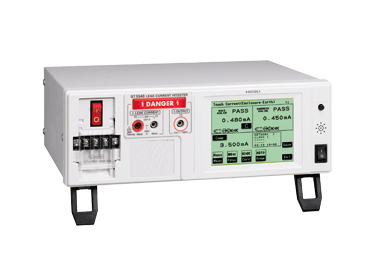

電氣安全中需要的泄漏電流測量（用于一般電子設備） ● ST5540可用于一般電子設備● 具備不斷電極性切換功能，大幅縮短接觸時間● 額定電流最大20A，適合新標準的產品● 對話框形式，操作簡單的觸摸屏● 帶通信功能和外部I/O，可用于生產線的自動檢查 測量醫用電氣設備的泄漏電流，請使用ST5540。
|
|
|
|
電氣安全中需要的泄漏電流測量（用于一般電子設備）
● ST5540可用于一般電子設備
● 具備不斷電極性切換功能，大幅縮短接觸時間
● 額定電流大20A，適合新標準的產品
● 對話框形式，操作簡單的觸摸屏
● 帶通信功能和外部I/O，可用于生產線的自動檢查
測量醫用電氣設備的泄漏電流，請使用ST5540。
| 測量方式 |
通過測量人體模擬阻抗間的電壓下降顯示和計算電流值 真有效值測量，測量部分是和主機接地絕緣 |
|---|---|
| 測量模式 | 泄漏電流測量、電壓測量、保護導體電流測量 |
| 對應標準 |
電氣用品安全法 接觸電流和保護導體電流的測量：IEC 60990（1999） 測量/控制/研究室的電氣裝置：IEC 61010-1（2001） 信息技術設備：IEC60950-1（2005） 家庭用/類似電氣設備：IEC 60335-1（2001）+A1：2004+A2：2006 音頻/視頻/類似設備：IEC 60065（2001）+1：2005 Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002） UL用：UL1492（1996） 測量/控制/研究室的電氣裝置，潮濕狀態下的電流測量電路：IEC 61010-1（2001） |
| 泄漏電流測量部分 | 接地泄漏電流，接觸電流3種，任意電流測量，外殼泄漏電流3種 |
| 測試電流 | DC、AC（真有效值，15Hz~1MHz），AC+DC（真有效值，15Hz~1MHz），AC峰值（15Hz~1MHz） |
| 測量量程 |
DC、AC、AC+DC時：50μA/500μA/5mA/50mA AC峰值時：500μA/1mA/10mA/75mA |
|
測量精度 （電流測量） |
DC測量：± 2.0 % rdg. ± 6 dgt.（代表值） AC/AC+DC測量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值） AC峰值測量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值) |
| 接口 | 外部I/O，醫療設備用繼電器輸出，USB1.1（通訊），RS-232C |
| 各種功能 | 自動試驗，存儲最多100臺的數據，時鐘，數據備份，打印輸出（選件）等 |
| 主機用電源 | AC100V/120V/220V/240V（訂貨時請指定），50/60Hz，額定功率30VA |
| 被測物用電源輸入 | AC100~240V，50/60Hz，端子板的額定電流輸入：20A |
| 被測物用電源輸出 | 端子板的輸出：20A，插座的輸出：15A |
| 體積和重量 | 320W×110H×253Dmm，4.5kg |
| 附件 | 測試線L2200（ST5540用，紅×2/黑×1）1套，面接觸探頭9195×1，測試線用備用保險絲×1，使用說明書×1，電源線×3，CD×1 |
| 項目 | ST5540 | ST5541 | |
|---|---|---|---|
| 網絡 | 電器用品安全法用 網絡A |
|
|
| 醫療電氣設備用 網絡B |
|
- | |
| IEC60990用 網絡C |
|
|
|
| UL用 網絡D |
|
|
|
| 通用1 網絡E |
|
|
|
| 通用2 網絡F |
|
|
|
| IEC61010-1用網絡G |
|
|
|
| 主要功能 | 不停電電極切換功能 |
|
|
| 額定電流20A |
|
|
|
| 保險絲斷線檢查功能 |
|
|
|
| 頻帶切換 |
|
- | |
| 110%電壓輸出端口（T3端口） |
|
- | |
| S10、S12、S13、E端口 |
|
- | |
| 項目 | ST5540 | ST5541 | |
|---|---|---|---|
| 泄漏電流試驗?zāi)Ｊ? | 接地泄漏電流 |
|
|
| 接觸電流 |
|
|
|
| 患者測試電流 |
|
- | |
| 患者泄漏電流 |
|
- | |
| 合計患者泄漏電流 |
|
- | |
| 任意電流 |
|
|
|
| 外殼-接地間的泄漏電流 |
|
|
|
| 外殼-外殼間的泄漏電流 |
|
|
|
| 外殼-Line間的泄漏電流 |
|
|
|
| 患者泄漏電流Ⅰ |
|
- | |
| 患者泄漏電流ⅠⅠ |
|
- | |
| 患者泄漏電流ⅠⅠⅠ |
|
- | |
紅、黑各1根，70cm， 插入主機端：香蕉頭端口， 前端部分可以針型頭和鱷魚頭替換使用， 最大輸入電壓：CAT IV 600V，CATIII 1000V
標配
9pin-9pin，1.8m長
數碼打印
適用于打印機9442
適用于9442, 線長:1.5 m
112mm x 25m, 10卷/盒
