　   在詳細了解電子負載之前，讓我們首先了解電源極性的定義。這個基本概念有助于理解電子負載的工作原理。圖1顯示了具有標準電壓和電流極性的電源(2端子設備)的示意圖。標準電源通常是輸出功率的設備。為了輸出功率，必須從正電壓端子汲取電流。大多數電源通過提供正輸出電壓和正輸出電流來提供電能。極性通常是指電壓的極性，而不是電流的方向。當電流流過正電壓端子時，電源像電子負載一樣消耗電流。也就是說，它不供電，而是吸收和消耗功率。

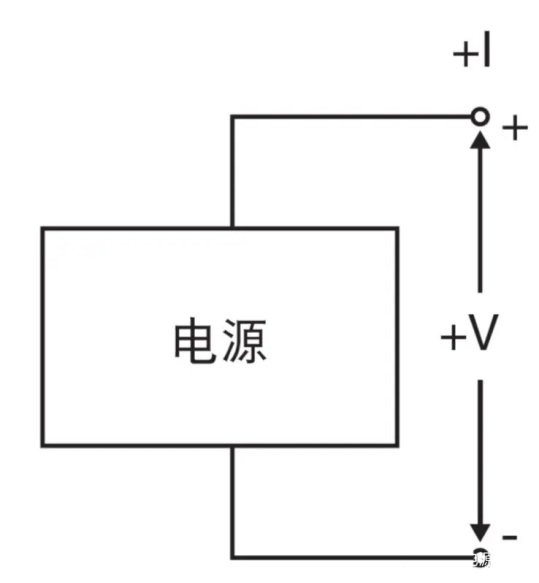

　　圖1、電源極性的定義

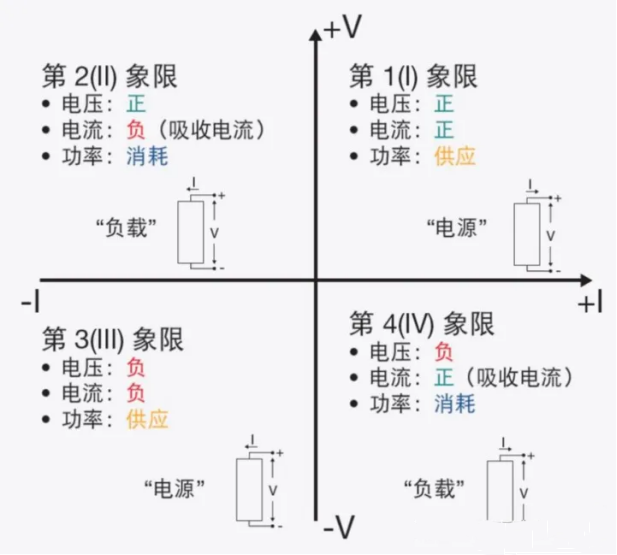

　　圖2、笛卡爾坐標系

　　雙極電源可以在所有四個象限中工作。在象限1和3中，雙極電源從正電壓端子提供電源和電流。如圖2所示，在象限2和4中，雙極電源消耗功率并通過正電壓端子汲取電流。

　　一、為什么需要直流電子負載?

　　從上一篇文章中，我們可以看到，當電源吸收電流(功耗)時，它實際上是一個電子負載。電子負載設計模仿了消耗功率的設備。拉動電源，以使電源“看到” DUT上的負載(應用程序和環境)?？蓪?duì)這些進行編程以提供不同類型的負載。有靜態和動態加載模式。實際負載更加復雜且難以預測，但是電子負載可以提供穩定的可編程負載模式。

　　直流電子負載是設計，制造和評估直流電源(電池，轉換器，逆變器)必不可少的工具。其他應用包括燃料電池和太陽能電池測試。

　　直流電子負載包括一組功率晶體管或金屬氧化物半導體場效應晶體管(MOSFET)。目的是消耗或吸收功率。電流放大器在這些晶體管之間切換。調整電子負載的輸入電流。

　　二、電子負載應用

　　隨著技術的進步，傳統的機械驅動器正逐漸被電驅動器取代，從而導致功耗的顯著增加。由于電力需求的顯著增加，人們?cè)絹碓疥P(guān)注節能。設計師們?cè)诟?jìng)爭開發各種節能產品的競爭。嚴格測試功率和功耗設備可以擴展DC電子負載的應用領域。

　　在下面，您將找到電子負載的常見應用以及它們?nèi)绾螏椭饬啃袠I(yè)。

　　電源轉換器和逆變器測試—一種測試DC-DC，AC-DC和DC-AC的簡便方法。通過在輸出端施加電子負載，可以在電源打開時對產品進行仿真。您可以在不同負載水平下測試小和大輸入開啟電壓電平。電子負載可用于測量紋波和噪聲，調整負載和電源以及測試過壓和過流保護。

　　不間斷電源(UPS)-完整的測試需要交流電源，直流電源，直流負載和交流負載。 DC負載使用負載組來測試UPS后備電池和充電器。整個UPS系統的交流負載測試。負載組測試可以驗證UPS在各種負載條件下提供所需功率的能力，以及控制系統的電壓穩定性和效率。

　　電池和燃料電池—與電阻負載組相比，它可以提供恒定的負載，從而縮短了測試時間。對于容量測試，請使用CP模式以提供穩定的功耗，因?yàn)殡姵仉妷簳?huì)隨著時間下降。可以對電子負載進行編程，以輸出各種負載曲線，包括快速跳躍，從而允許用戶測試電池充電和放電周期的特性曲線。

　　太陽能電池板—高功率光伏測試的絕佳解決方案?？梢缘统杀咎峁┐箅娏?。使用CV模式捕獲I-V曲線或增加電壓以進行電流測量。

　　便攜式設備—對電子負載進行編程以模擬產品的不同電源狀態，包括睡眠模式，節能模式和全功率模式，并執行功耗測試。

　　三、一般的電子負載功能如下

　　?多種測量功能，可以測量電壓，電流，功率，峰值，平均值，小值和大值

　　?您可以從前面板查看輸入和測量值。

　　?獨立渠道工作

　　?內置脈沖發生器，用于連續工作，脈沖工作和觸發瞬態工作

　　?支持并行配置以實現觸發輸入，同步測量

　　?使用SCPI命令語言進行遠程編程
