| RSE30 | RSE60 | RSE30H | RSE60H | |
| 紅外分辨率 | 384*288 | 640*480 | 384*288 | 640*480 |
| 探測器類型 | 焦平面陣列FPA，非制冷微熱量 | |||
| 熱靈敏度（NETD） | ＜50mk | < 30mk | ＜50mk | ＜30mk |
| 像元間距 | 17μm | |||
| 響應波段 | 7.5μm-14μm | |||
| 視場角(FOV) | 25°x18.7° | 25°x18.7° | 25°x18.7° | 25°x18.7° |
| 空間分辨率(IFOV) | 1.13mrad | 0.68mrad | 1.13mrad | 0.67mrad |
| 最小成像距離 | 0.3m | 0.3m | 0.5m | 0.5m |
| 鏡頭焦距 | 15mm | 25mm | 15mm | 25.3mm |
| 對焦方式 | 自動 | 自動 | 自動 | 自動 |
| 測溫范圍 | -20℃-650℃ | -20℃-650℃ | -20℃-2000℃ | -20℃-2000℃ |
| 測溫量程 |
-20℃-150℃ 0℃-650℃ |
-20℃-150℃ 0℃-650℃ |
-20℃-150℃ 0℃-650℃ 300℃-2000℃ |
-20℃-150℃ 0℃-650℃ 300℃-2000℃ |
| 測溫精度 | 15℃~35℃下，±2℃或讀數的±2%，取大值 | |||
| 全局測溫修正 | 發射率(0.01-1.00)、反射溫度（背景溫度）、透射率、大氣溫度、相對濕度、目標距離 | |||
| 區域測溫修正 | 區域發射率(0.01-1.00) | |||
| 分析軟件 | SmartView IR | |||
| 調色板 | 鐵紅、黑白、彩虹等10種調色板，可反轉調色板 | |||
| 圖像處理 | 非均勻性校正，智能增益控制 | |||
| 圖像鏡像 | 左右，上下，中心 | |||
| 視頻流壓縮標準 | H.264 | |||
| 視頻流 |
主碼流 像素：384*288 頻率：30Hz 帶寬：1.8Mb 子碼流 像素：384*288 頻率：30Hz 帶寬：100Kb |
主碼流 像素：640*480 頻率：30Hz 帶寬：2.5Mb 子碼流 像素：320*240 頻率：30Hz 帶寬：100Kb |
主碼流 像素：384*288 頻率：30Hz 帶寬：1.8Mb 子碼流 像素：384*288 頻率：30Hz 帶寬：100Kb |
主碼流 像素：640*480 頻率：30Hz 帶寬：2.5Mb 子碼流 像素：320*240 頻率：30Hz 帶寬：100Kb |
| 全輻射流 | 支持30Hz的全輻射流 | 支持25Hz的全輻射流 | 支持30Hz的全輻射流 | 支持25Hz的全輻射流 |
| 云臺控制 | 支持Pelco-D協議 | |||
| 測溫區域 | 支持5個測溫點，10個測溫線，10個測溫區域，支持Modbus輸出(該Modbus輸出功能與云臺控制功能互斥) | |||
| 以太網類型 | 10M/100M/1000M自適應 | |||
| 網絡協議 | IPv4，UDP，TCP，RTSP，RTCP，RTP | |||
| 并發訪問 | 主碼流、子碼流10路，全輻射1路 | |||
| 接入標準 | ONVIF | |||

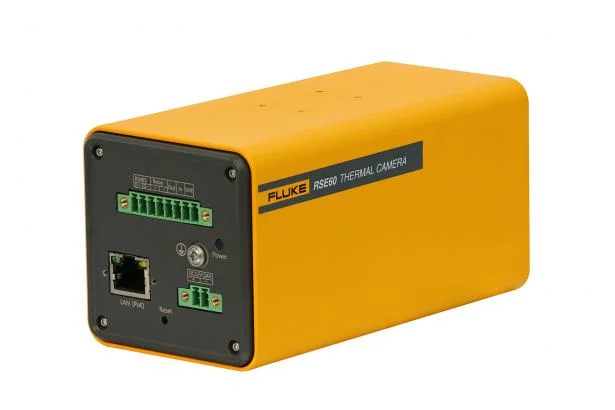

| 電源接口 | 接線端子，帶固定螺絲孔 | |||
| 網絡接口 | RJ45，帶固定螺絲孔，帶狀態指示燈 | |||
| 報警輸入/輸出 |
1路繼電器輸出：負載能力：24V，1.5A 1路光耦輸出：輸出能力：3.3-24V，最大輸出電流35mA 1路光耦輸入：輸入能力：3.3-24V，輸入電流5mA-15mA |
|||
| 串口 | 1路RS-485 | |||
| 供電方式 | 12V~24V DC，PoE | |||
| 典型功耗 | 3W | 4W | 3W | 4W |
| 安全標準 | IEC 61010-1: Pollution Degree 2 | |||
| 電磁兼容性 |
IEC 61326-1: Industrial Electromagnetic Environment; CISPR 11: Group 1, Class A |
|||
| 防護等級 | IEC 60529: IP40 | |||
| 抗沖擊 | IEC 60068-2-27: 25g, 11ms | |||
| 抗振動 | IEC 60068-2-6: 2g | |||
| 符合CE指令 |
Directive 2011/65/EU and amendment (EU) 2015/863 Directive 2014/30/EU EMC |
|||
| 工作溫度 | -10℃-50℃ | |||
| 存儲溫度 | -40℃-70℃ | |||
| 相對濕度 | ＜90% | |||
| 尺寸 |
142.25mm*71mm*70mm (標準鏡頭，不含底座） |
157.25mm*80mm*79mm (標準鏡頭，不含底座） |
164.6mm*80mm*79mm (標準鏡頭，不含底座） |
|
| 重量 | 706g(標準鏡頭) | 718g(標準鏡頭) | 713g(標準鏡頭) | 993g(標準鏡頭) |
| 外殼材質 | 外殼材料：鋁合金 | |||
| 安裝方式 |
三腳架安裝：2個 1/4-UNC-20標準三腳架安裝孔 支持底部和頂部安裝 |
|||
| 型號 | 可選鏡頭 | ||||||
|
標準鏡頭 | 廣角鏡頭 | 長焦鏡頭 | ||||
| RSE30 | 視場角(FOV) | 25°x18.7° | 50°x37.5° | 12°x8.9° | |||
| 空間分辨率(IFOV) | 1.13mrad | 2.07mrad | 0.57mrad | ||||
| 最小成像距離 | 0.3m | 0.3m | 1m | ||||
| 鏡頭焦距 | 15mm | 8.2mm | 30mm | ||||
| RSE60 | 視場角(FOV) | 25°x18.7° | 50°x37.5° | 12°x8.9° | |||
| 空間分辨率(IFOV) | 0.68mrad | 1.31mrad | 0.34mrad | ||||
| 最小成像距離 | 0.3m | 0.3m | 1m | ||||
| 鏡頭焦距 | 25mm | 13mm | 50mm | ||||
| RSE30H | 視場角(FOV) | 25°x18.7° | 50°x37.5° | 12°x8.9° | |||
| 空間分辨率(IFOV) | 1.13mrad | 2.32mrad | 0.53mrad | ||||
| 最小成像距離 | 0.5m | 0.5m | 1.5m | ||||
| 鏡頭焦距 | 15mm | 7.34mm | 32.2mm | ||||
| RSE60H | 視場角(FOV) | 25°x18.7° | 50°x37.5° | 12°x8.9° | |||
| 空間分辨率(IFOV) | 0.67mrad | 1.39mrad | 0.32mrad | ||||
| 最小成像距離 | 0.5m | 0.7m | 5m | ||||
| 鏡頭焦距 | 25.3mm | 12.2mm | 53.9mm | ||||
