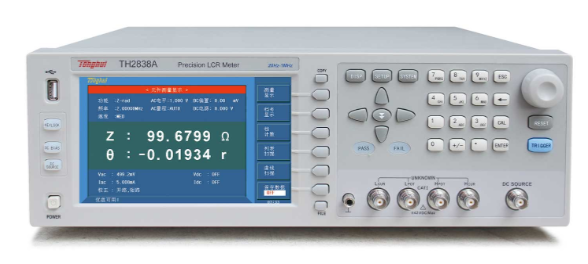

常州同惠 TH2838A 阻抗分析儀

Model：
Brand：
Price：￥
Describe：

Consultation hotline:

0755-82895217

Advice Return

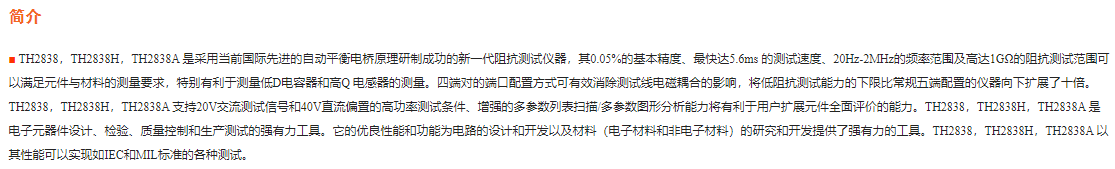

Summary
Model selection

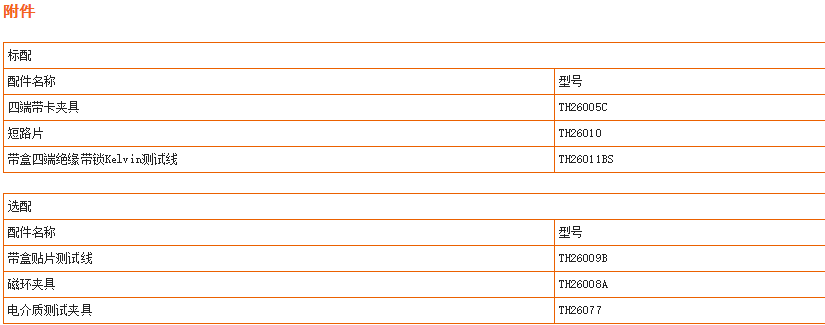

Attachment
Download

技術參數

產品型號		TH2838			TH2838H			TH2838A
測試信號源
信號源輸出阻抗		100Ω， ±1% @1kHz
測試頻率	范圍	20Hz-2MHz						20Hz-1MHz
	設置步進	20.0000Hz - 99.9999Hz 1mHz
		100.000Hz - 999.999Hz 10mHz
		1.00000kHz - 9.99999kHz 100mHz
		10.0000kHz - 99.9999kHz 1Hz
		100.000kHz - 999.999kHz 10Hz
		1.00000MHz - 2.00000MHz 100Hz
AC測試信號模式		額定值(ALC OFF)：設定電壓為測試端開路時Hcur電壓設定電流為測試端短路時從Hcur流出電流恒定值(ALC ON)：保持DUT上電壓與設定值相同保持DUT上電流與設定值相同
AC信號	電壓范圍	5mVrms -- 2Vrms			F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms			5mVrms -- 2Vrms
	分辨率	5mVrms -- 0.2Vrms 100μVrms
		0.2Vrms -- 0.5Vrms 200μVrms
		0.5Vrms -- 1Vrms 500μVrms
		1Vrms -- 2Vrms 1mVrms
		2Vrms -- 5Vrms 2mVrms
		5Vrms -- 10Vrms 5mVrms
		10Vrms -- 20Vrms 10mVrms
	電流范圍	50μArms -- 20mArms			50μArms --100mArms			50μArms -- 20mArms
	分辨率	50μArms -- 2mArms 1μArms
		2mArms -- 5mArms 2μArms
		5mArms -- 10mArms 5μArms
		10mArms -- 20mArms 10μArms
		20mArms -- 50mArms 20μArms
		50mArms--100mArms 50μArms
Rdc測試	電壓范圍	100mV — 2V
	分辨率	100μV
	電流范圍	0mA— 20mA
	分辨率	1μA
DC偏置	電壓范圍	0V — ± 10V			0V — ± 40V			0V — ± 10V
	分辨率	0V -- 5V 100μV
		5V -- 10V 1mV
		10V -- 20V 2mV
		20V -- 40V 5mV
	電流范圍	0mA— ± 100mA
	分辨率	0 A -- 50mA 1μA
		50mA -- 100mA 10μA
電壓源	電壓范圍	------			-10V -- 10V			------
	分辨率	------			1mV			------
	電流范圍	------			-45mA -- +45mA			------
	輸出阻抗	------			100Ω			------
顯示器
尺寸/類型		7英寸 (對角線)TFT LCD顯示器
比例		16：9
分辨率		800×RGB×480
測量功能
測試參數		Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc
數學功能		A(X+B)+C， X為測試參數，A、B、C為輸入?yún)?shù)
等效電路		串聯、并聯
偏差測量		與標稱值的絕對偏差Δ，與標稱值的百分比偏差Δ%
校準功能		開路OPEN、短路SHORT、負載LOAD
量程選擇		自動AUTO、手動HOLD
量程	LCR	100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15檔
	Rdc	1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15檔
觸發模式		INT、MAN、EXT、BUS
觸發延遲		0 s -- 999 s，分辨率100us
測試端配置		四端對
測試電纜長度		0m, 1m, 2m, 4m
測量平均		1-255次
測量時間	速度模式	20Hz	100Hz	1kHz		10kHz	100kHz		1MHz	2MHz
	FAST	330	100	20		7.7	5.7		5.6	5.6
	MED	380	180	110		92	89		88	88
	LONG	480	300	240		230	220		220	220
測量顯示范圍 a 1×10-18； E 1×1018
Cs, Cp		±1.000000 aF -- 999.9999 EF
Ls,Lp		±1.000000 aH -- 999.9999 EH
D		±0.000001 -- 9.999999
Q		±0.01 -- 99999.99
R, Rs, Rp, X, Z, Rdc		±1.000000 aΩ -- 999.9999 EΩ
G,B,Y		±1. 000000 aS -- 999.9999 ES
Vdc		±1.000000 aV -- 999.9999 EV
Idc		±1.000000 aA -- 999.9999 EA
θ r		±1.000000 a rad -- 3.141593 rad
θ d		±0.0001 deg -- 180.0000 deg
Δ%		±0.0001% -- 999.9999%
t		無
Turn Ratio (待擴展)		±0.000000 -- 1000.000
基本測量準確度		0.05%(詳見說明書)
列表掃描
掃描點數		最多201點
掃描參數		測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流
第二掃描參數		無、量程方式、測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流、直流源電壓。注：已選擇的第一掃描參數參數不能再選為第二掃描參數。
觸發模式	順序SEQ	當一次觸發后，在所有掃描點測量。/EOM/INDEX只輸出一次。
	步進STEP	每次觸發執行一個掃描點測量。每點均輸出/EOM/INDEX，但列表掃描比較器結果只在最后的/EOM才輸出。
列表掃描比較器		可為每個掃描點設置一對下限和上限?？蛇x擇：通過第一掃描參數判斷/通過第二參數判斷/不用于每一極限。
列表掃描時間標記		在順序模式中，將觸發點設定為0時，通過定義時間就可在每個測量點記錄測量開始的時間。
圖形掃描分析
掃描點數		51、101、201、401、801點可選						------
掃描軌跡		主/副參數可選擇						------
顯示范圍		自動、鎖定						------
坐標標尺		對數、線性						------
掃描參數		頻率、ACV、ACI、DCV BIAS/DCI BIAS、直流電壓源						------
掃描結果顯示		主/副參數最大值/最小值、設定點主/副參數值						------
掃描圖形存儲		掃描圖形可存儲于儀器內部FLASH、外部USB存儲器或上傳上位機。						------
比較器
Bin分檔	主參數	9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT
	副參數	HIGH、IN、LOW
Bin極限設置		絕對值、偏差值、百分偏差值
Bin計數		0 -- 999999
PASS/FAIL指示		滿足主參數為9 BIN之一、副參數為IN，前面板PASS燈ON，否則FAIL ON
測量輔助功能
數據緩沖存儲功能		201個測量結果可分批讀取
保存/調用功能		40組儀器內置非易失存儲器測試設定文件500組儀器USB存儲器測試設定文件/截屏圖形/記錄文件
鍵盤鎖定功能		可鎖定前面板按鍵
接口
USB HOST端口		通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或條形碼掃描
USB DEVICE端口		通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB 2.0相符合，陰接頭用于連接外部控制器。
LAN		10/100BaseT以太網，8引腳，兩種速度選擇
HANDLER接口		用于Bin分檔信號輸出
外部DC BIAS控制		控制TH1778/TH1778S偏置電流源，最多一臺TH1778+5臺TH1778S (120A MAX)
RS232C		標準9針，交叉
GPIB (選件)		24針D-Sub端口（D-24 類），陰接頭與IEEE488.1、2和SCPI兼容。
