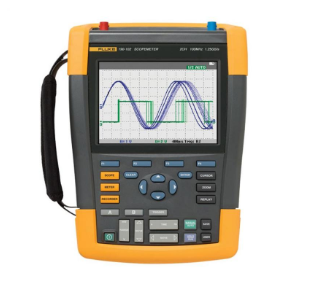

使用雙通道和四通道 CAT IV 級 Fluke ScopeMeter 190 II系列 查看更多信息,解決更多問題。 Fluke ScopeMeter 190 II系列 將安全等級和強大的便攜性與臺式示波表的高性能相結合。這些堅固耐用的 ScopeMeter 測試工具專門為工廠維護工程師和技術人員設計,能夠在艱苦、骯臟、危險的工業條件下工作,測試從微電子到電力電子應用領域的所有設備。 190 II 系列 是一款易于使用的測試工具,您可以用它來處理任何故障排除任務。其包括萬用表,TrendPlot? 和 ScopeRecord? 滾動無紙化記錄器模式和帶有 Connect-and-View? 觸發的免提操作,還有更多功能: 兩個或四個電氣隔離輸入 安全等級為 CAT III 1000V/CAT IV 600V 60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇 采樣率高,高達 5 GS/s,分辨率高達 200 ps(具體取決于使用的型號和信道) 深度存儲:每個通道波形捕獲 10,000 次, 因此您可以放大查看細節 雙通道型號專用的 5000 計數數字萬用表 通過四通道型號中的示波表 BNC 輸入端進行四個儀表測量 Connect-and-View? 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發 ScopeRecord 滾動模式,捕獲波形取樣數據長達到 48 小時 TrendPlot,趨勢測量讀數長達 22 天 先進的自動測量,功率(Vpwm、VA、W、PF)和時間(mAs、V/s、w/s) 防塵和防水等級為 IP 51,可用于嚴苛環境 隔離的 USB 端口可連接存儲設備和 PC 鋰離子電池支持更長的運行時間間隔: 190-X04,四通道型號長達 7 小時(標配 BP291) 190-X02,雙通道型號長達 4 小時(標配 BP290)或者長達 8 小時(使用選件 BP291) 使用可選的外置電池充電器 EBC290 為備用電池充電 易于開啟的電池蓋使您可以輕松更換電池 當無人看管時,可用標準 Kensington? 鎖作為固定和鎖定示波表的方便插槽 診斷能力和 CAT IV 安全等級提升四倍 Fluke ScopeMeter 190 II 系列 手持式示波表采用雙重絕緣的雙通道和四通道浮動示波表,安全等級適合在 CAT III 1000V/CAT IV 600V 環境中進行測量。
190 II 系列 是一款易于使用的測試工具,您可以用它來處理任何故障排除任務。其包括萬用表,TrendPlot? 和 ScopeRecord? 滾動無紙化記錄器模式和帶有 Connect-and-View? 觸發的免提操作,還有更多功能:
技術指標 | |
---|---|
帶寬 |
Fluke 190-504: 500 MHz Fluke 190-502: 500 MHz Fluke 190-204: 200 MHz Fluke 190-202: 200 MHz Fluke 190-104: 100 MHz Fluke 190-102: 100 MHz Fluke 190-062: 60 MHz |
通道數量 |
Fluke 190-504: 500 MHz:4 通道 Fluke 190-502: 500 MHz:2 通道 Fluke 190-204: 200 MHz:4 通道 Fluke 190-202: 200 MHz:2 通道 Fluke 190-104: 100 MHz:4 通道 Fluke 190-102: 100 MHz:2 通道 Fluke 190-062: 60 MHz:2 通道 |
實時采樣率 |
Fluke 190-504: 5 GS/s Fluke 190-502: 5GS/s Fluke 190-204: 2.5 GS/s Fluke 190-202: 2.5 GS/s Fluke 190-104: 1.25 GS/s Fluke 190-102: 1.25 GS/s Fluke 190-062: 625 MS/s |
輸入 |
Fluke 190-X04: 4x BNC 輸入用于示波表和萬用表測量 Fluke 190-X02:2 個 BNC 輸入和 1 個 DMM 輸入 |
獨立浮動隔離輸入 | 輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV |
時基范圍 |
1 ns/div 至 4s/div(190-504,500 MHz 型號) 2 ns/div 至 4s/div(190-20X,200 MHz 型號) 5 ns/div 至 4s/div(190-10X,100 MHz 型號) 10 ns/div 至 4s/div(190-062,60 MHz 型號) |
輸入靈敏度 | 2 mV-100 V/div 加上各種衰減 |
觸發類型 | Connect-and-View?,自由運行,單次拍照,邊緣,延時,雙斜率,?視頻,視頻線路,可選脈沖寬度,N 循環 |
觸發源 |
Fluke 190-X02: 2 個 BNC 輸入或通過 DMM 輸入連接外部 Fluke 190-X04:4 個 BNC 輸入 |
電子脈沖捕獲 | 8 ns |
示波表測量 |
光標: 7 自動: 30 |
最大記錄長度 |
ScopeRecord 模式: 每次輸入 30,000 pt 示波表模式: 每次輸入 10,000 pt |
存留 | 數字余輝提供了類似于模擬示波表的波形衰減 |
波形比較 | 帶有自動通過/失敗測試的波形參考 |
文件名 | 下載 |
---|
