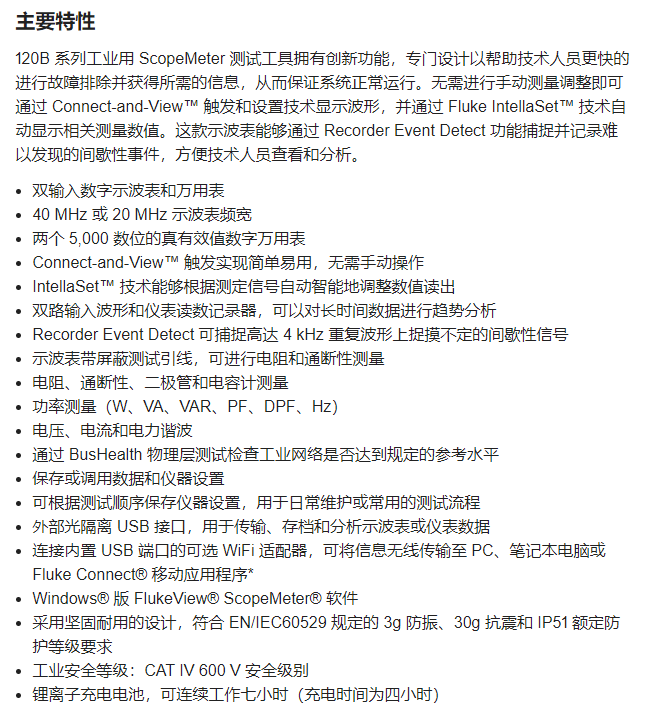

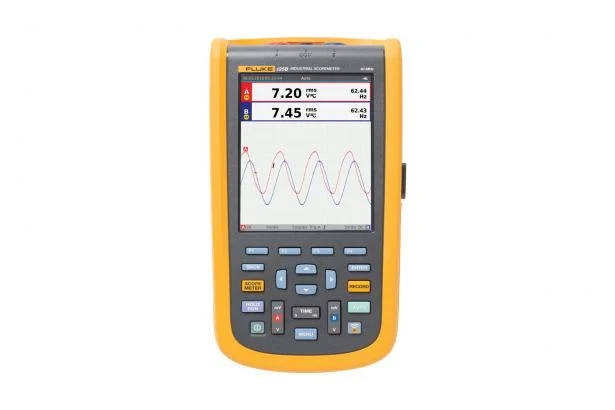

測試導線CatIV，750 Vrms 最大電壓。CatIV，750 Vrms 最大值 400Hz
|
示波表模式
|
|
垂直
|
|
頻率響應 - 直流耦合
|
不配備探針和測試導線（帶 BB120）
|
123B：直流最大 20 MHz (-3 dB)
124B 和 125B：直流最大 40 MHz (-3 dB)
|
|
配備 STL120-IV 1:1 屏蔽測試導線
|
DC - 12.5 MHz (-3 dB)/DC - 20 MHz (-6 dB)
|
|
配備 VP41 10:1 探針
|
123B：直流最大 20MHz (-3 dB)
124B 和 125B：直流最大 40 MHz (-3 dB)
|
|
頻率響應 - 交流耦合（如果翻倒）
|
不配備探針和測試導線
|
<10 Hz (-3 dB)
|
|
配備 STL120-IV 1:1 屏蔽測試導線
|
<10 Hz (-3 dB)
|
|
配備 VP41 10:1 探針
|
<10 Hz (-3 dB)
|
|
上升時間，不含探頭，
|
123B <17.5 ns
124B 和 125B <8.75 ns
|
|
輸入阻抗
|
不配備探針和測試導線
|
1 MΩ//20 pF
|
|
配備 BB120
|
1 MΩ//24 pF
|
|
配備 STL120-IV 1:1 屏蔽測試導線
|
1 MΩ//230 pF
|
|
配備 VP41 10:1 探針
|
5 MΩ//15.5 pF
|
|
靈敏度
|
5 mV 至 200 V/div
|
|
模擬帶寬限制器
|
10 kHz
|
|
顯示模式
|
A、-A、B、-B
|
|
最大輸入電壓 A 和 B
|
直接輸入，配備測試導線，或配備 VP41 探針
|
600 Vrms
|
|
配備 BB120
|
600 Vrms
|
|
任意端子和接地之間的最高空載電壓
|
600 Vrms
|
|
水平
|
|
示波表模式
|
標準、單一、轉動
|
|
范圍（標準）
|
等效采樣
|
123B： 20 ns 至 500 ns/div，
|
|
124B 和 125B：10 ns 至 500 ns/div
|
|
實時采樣
|
1 μs 至 5 s/div
|
|
單一（實時）
|
1 μs 至 5 s/div
|
|
轉動（實時）
|
1 s 至 60 s/div
|
|
采樣率（雙通道同時采樣）
|
等效采樣（重復信號）
|
高達 4 GS/s
|
|
實時采樣 1 μs 至 60 s/div
|
40 MS/s
|
|
觸發
|
|
屏幕更新
|
自動運行，觸發
|
|
數據源
|
A，B
|
|
A 和 B 靈敏度
|
@ DC - 5 MHz
|
0.5 div 或 5 mV
|
|
@ 40 MHz
|
123B： 4 div
|
|
124B 和 125B：1.5 格
|
|
@ 60 MHz
|
123B： N/A
|
|
124B 和 125B：4 格
|
|
斜率
|
正值，負值
|
|
高級示波表功能
|
|
顯示模式
|
正常
|
捕獲長達 25 ns 的脈沖波干擾，顯示類似模擬信號的連續波形
|
|
平滑
|
抑制波形噪聲
|
|
脈沖波干擾捕獲關閉
|
不捕獲采樣間的脈沖波干擾
|
|
包絡
|
記錄并顯示一段時間內的波形最小值和最大值
|
|
自動設置 (Connect-and-View?)
|
全自動連續調節幅值、時基、觸發電平、觸發間隔和延遲觸發。用戶通過調整幅值、時基或觸發電平可進行手動超控。
|
不確定度 +1%。屏幕上必須可以顯示多個波形周期。
|
雙輸入儀表
|
|
當溫度為 18 °C 至 28 °C 時，所有測量值的精度在（讀數的 % + 末位有效數字）之間。
|
|
低于 18 °C 或高于 28 °C 時，每每降低或升高 1 °C 加上 0.1x（特定精度）。對于 10:1 探針的電壓測量值，加上探針的
|
|
輸入 A 和輸入 B
|
|
直流電壓 (VDC)
|
|
量程
|
500 mV、5 V、50 V、500 V、750 V
|
|
精確度
|
±（0.5% +5 個計數）
|
|
共模抑制比 (CMRR)
|
>100 dB @ dc，>60 dB @ 50，60 或 400 Hz
|
|
滿刻度讀數
|
5000 計數
|
|
真有效值電壓（V ac 和 V ac+dc）
|
|
量程
|
500 mV、5 V、50 V、500 V、750 V
|
|
精確度 量程的 5% - 100%（直流耦合）
|
DC - 60 Hz (V ac+dc)
|
±（1% +10 個計數）
|
|
1 Hz - 60 Hz (V ac)
|
±（1% +10 個計數）
|
|
精度為量程的 5% - 100%（交流或直流耦合）
|
60 Hz 至 20 kHz
|
±（2.5% +15 個計數）
|
|
直流抑制（僅 VAC）
|
>50 dB
|
|
共模抑制比 (CMRR)
|
>100 dB @ dc
|
|
>60 dB @ 50，60 或 400 Hz
|
|
滿刻度讀數
|
5000 計數，讀數與任何信號的波峰因數無關。
|
|
峰值
|
|
模式
|
最大峰值、最小峰值，或峰峰值
|
|
量程
|
500 mV、5 V、50 V、500 V、2200 V
|
|
精確度
|
最大峰值或最小峰值的精度
|
滿量程的 5%
|
|
峰峰值的精度
|
滿量程的 10%
|
|
滿刻度讀數
|
500 計數
|
|
頻率 (Hz)
|
|
量程
|
123B： 1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 50 MHz
|
|
124B 和 125B：1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 70 MHz
|
|
頻率范圍
|
連續自動設置中為 15 Hz (1 Hz) 至 50 MHz
|
|
1 Hz 至 1 MHz 的精度
|
±（0.5% +2 個計數）
|
|
滿刻度讀數
|
10000 次
|
|
RPM
|
|
最大讀數
|
50.00 kRPM
|
|
精確度
|
±（0.5% +2 個計數）
|
|
占空比 (PULSE)
|
|
量程
|
2% 至 98%
|
|
頻率范圍
|
連續自動設置中為 15 Hz (1 Hz) 至 30 MHz
|
|
脈寬 (PULSE)
|
|
頻率范圍
|
連續自動設置中為 15 Hz (1 Hz) 至 30 MHz
|
|
滿刻度讀數
|
1000 計數
|
|
電流（AMP）
|
|
配備電流鉗
|
量程
|
與 V dc、V ac、V ac+dc 或 PEAK 相同
|
|
比例因數
|
0.1 mV/A、1 mV/A、10 mV/A、100 mV/A、400 mV/A、1 V/A、10 mV/mA
|
|
精確度
|
與 V dc、V ac、V ac+dc 或 PEAK 相同（加上電流鉗的不確定度）
|
|
溫度 (TEMP)，帶有可選溫度探針
|
|
量程
|
200 °C/div (200 °F/div)
|
|
比例因數
|
1 mV/ °C 和 1 mV/ °F
|
|
精確度
|
與 V dc 相同（加上溫度探針的不確定度）
|
|
分貝 (dB)
|
|
0 dBV
|
1 V
|
|
0 dBm (600 Ω /50 Ω)
|
600 Ω 或 50 Ω 參考條件下為 1 mW
|
|
dB on
|
V dc、V ac 或 Vac+dc
|
|
滿刻度讀數
|
1000 計數
|
|
波峰因數 (CREST)
|
|
量程
|
1 至 10
|
|
滿刻度讀數
|
90 計數
|
|
相位
|
|
模式
|
A - B，B - A
|
|
量程
|
0 到 359 度
|
|
分辨率
|
1 度
|
|
功率（僅 125B）
|
|
配置
|
單相/三相三線平衡負載（三相：僅限基波分量，僅限“自動設置”模式）
|
|
功率因數 (PF)
|
瓦特和伏安范圍之間的比率- 0.00 至 1.00
|
|
瓦特
|
用輸入 A（伏特）和輸入 B（安培）的相應采樣值相乘得到的有效值讀數
|
|
滿刻度讀數
|
999 計數
|
|
VA
|
Vrms x Arms
|
|
滿刻度讀數
|
999 計數
|
|
無功功率 (VAR)
|
√((VA)2-W2)
|
|
滿刻度讀數
|
999 計數
|
|
Vpwm
|
|
目的
|
測量脈寬調制信號，例如電機驅動逆變器輸出信號
|
|
原理
|
讀數顯示的是基于基波頻率整個周期數的采樣平均值獲得的有效電壓
|
|
精確度
|
正弦波信號的 Vrms
|
|
輸入 A 至常用
|
|
歐姆 (Ω)
|
|
量程
|
123B 和 124B
|
500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ
|
|
125B
|
50 Ω、500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ
|
|
精確度
|
±（0.6% + 5 個計數）50 Ω ±（2% + 20 個計數）
|
|
滿刻度讀數
|
50 Ω 至 5 MΩ - 5000 計數，30 MΩ - 3000 計數
|
|
測量電流
|
0.5 mA 至 50 nA，隨量程增大而減小
|
|
開路電壓
|
<4 V
|
|
通斷性 (Cont)
|
|
蜂鳴
|
<(30 Ω ± 5 Ω)，在 50 Ω 量程時
|
|
測量電流
|
0.5 mA
|
|
檢測到短路
|
≥1 ms
|
|
二極管
|
|
測量電壓
|
0.5 mA 時
|
>2.8 V
|
|
開路時
|
<4 V
|
|
測量電流
|
0.5 mA
|
|
極性
|
輸入 A 為 + 極，COM 為 - 極
|
|
電容 (CAP)
|
|
量程
|
50 nF、500 nF、5 μF、50 μF、500 μF
|
|
滿刻度讀數
|
5000 計數
|
|
測量電流
|
500 nA 至 0.5 mA，隨量程增大而增加
|
|
高級儀表功能
|
|
零點設置
|
依據參考值設置實際值
|
|
自動保持（輸入 A）
|
捕獲并保持穩定的測量結果。測量穩定時發出蜂鳴聲。自動保持功能適用于主儀表讀數，其中 AC 信號閾值為 1 Vpp，DC 信號閾值為 100 mV。
|
|
固定小數點
|
使用衰減鍵啟用
|
僅自動調平）
|
光標讀數（124B 和 125B）
|
|
數據源
|
A，B
|
|
單垂直線
|
平均讀數、最小讀數和最大讀數
|
|
自開始讀數以來的平均讀數、最小讀數、最大讀數和時間（處于“滾動”模式，儀表處于“保持”模式）
|
|
自開始讀數以來的最小讀數、最大讀數和時間（處于“記錄器”模式，儀表處于“保持”模式）
|
|
“電能質量”模式下的諧波值。
|
|
雙垂直線
|
峰峰值、時間距離及時間距離倒數的讀數
|
|
平均讀數、最小讀數、最大讀數和時間距離讀數（處于“滾動”模式，儀表處于“保持”模式）
|
|
雙水平線
|
高、低及峰峰值讀數
|
|
上升或下降時間
|
過渡時間，0% 和 100% 讀數（手動或自動調平；單通道模式
|
|
精確度
|
與示波表精度相同
|
|
記錄器
|
|
記錄器捕捉 Meter Recorder 模式下的儀表讀數，或在 Scope Recorder 模式下連續對波形采樣。信息存儲在內存中或可選的 SD 卡（125B 或 124B 型）中。
|
|
測量結果在圖形記錄器上顯示儀表最大和最小測量值隨時間變化的圖形，在波形記錄器上則顯示所采集的樣本圖形。
|
|
儀表讀數
|
|
測量速度
|
最高 2 個測量值/秒
|
|
記錄大?。ㄗ钚≈?、最大值、平均值）
|
1 信道 2 M 讀數
|
|
記錄時間跨度
|
2 周
|
|
最大事件數量
|
1024
|
|
波形記錄
|
|
最大采樣率
|
400 K 采樣/秒
|
|
大小內存
|
400 M 采樣記錄時間
|
|
跨度內存
|
500 μs/div 為 15 分鐘
20 ms/div 為 11 小時
|
|
記錄大小 SD 卡
|
1.5 G 采樣
|
|
記錄時間跨度 SD 卡
|
500 μs/div 為 11 小時
20 ms/div 為 14 天
|
|
最大事件數量
|
64
|
（基本型 40 Hz 至 70 Hz）
|
電能質量（僅 125B）
|
|
讀數
|
W、VA、var、PF、DPF、Hz
|
|
W、VA、var 量程（自動）
|
250 W 至 250 MW、625 MW、1.56 GW
|
|
選定時：總諧波 (% r)
|
±（2% + 6 個計數）
|
|
選定時：基波 (% f)
|
±（4% + 4 個計數）
|
|
DPF
|
0.00 至 1.00
|
|
功率系數
|
0.00 至 1.00，±0.04
|
|
頻率范圍
|
10.0 Hz 至 15.0 kHz
40.0 Hz 至 70.0 Hz
|
|
諧波數
|
DC - 51
|
|
讀數/光標讀數
|
Vrms / Arms /W
|
可以選擇基波的各次諧波以獲取單個讀數
|
|
包括基波頻率、相位角和 K-因子（單位為安培或瓦特）
|
|
BusHealth 測試儀（僅限 Fluke 125B）
|
|
類型
|
子類型
|
協議
|
|
AS-i
|
NEN-EN50295
|
|
CAN
|
ISO-11898
|
|
Interbus S
|
RS-422
|
EIA-422
|
|
Modbus
|
RS-232
|
RS-232/EIA-232
|
|
RS-485
|
RS-485/EIA-485
|
|
Foundation Fieldbus
|
H1
|
61158 第 1 類，31.25 kBit
|
|
Profibus
|
DP
|
EIA-485
|
|
PA
|
61158 第 1 類
|
測試工具關閉時為 7 小時 （屏幕、波形和設置） （最大 32 GB）
(10.2 x 5.2 x 2.15 in)FlukeView? 軟件。
|
其他規格
|
|
顯示屏
|
類型
|
5.7 英寸彩色有源矩陣 TFT
|
|
分辨率
|
640 x 480 像素
|
|
波形顯示
|
垂直
|
10 格 40 個像素
|
|
水平
|
12 格 40 個像素
|
|
功率
|
外部
|
通過 BC430 電源適配器
|
|
輸入電壓
|
10 V DC 至 21 V DC
|
|
功耗
|
5 W 標準
|
|
輸入連接器
|
5 mm 插座
|
|
內部
|
通過 BP290 電池組
|
|
電池電源
|
10.8 V 鋰離子充電電池
|
|
工作時間
|
7 小時（50% 背光亮度）
|
|
充電時間
|
測試工具關閉時為 4 小時
|
|
允許的環境溫度
|
充電時為 0 至 40 °C（32 至 104 °F）
|
|
數據存儲
|
內部存儲器課存儲 20 個數據集
|
微型 SD 卡槽，帶有可選 SD 卡
|
|
機械
|
尺寸
|
259 x 132 x 55 mm
|
|
重量
|
1.4 kg (3.2 lb)，含電池
|
|
接口
|
光隔離接口
|
傳輸屏幕截圖（位圖）、設置和數據
|
|
USB 接口，可連接 PC/筆記本電腦
|
OC4USB 光電隔離 USB 適配器/電纜（選件），使用 Windows? 版
|
|
可選 WiFi 適配器
|
快速將屏幕截圖（位圖）、設置和數據傳輸?shù)?PC/筆記本電腦、平板電腦、智能手機等。提供 USB 端口，用于連接 WiFi 接收器。出于安全考慮，不要通過接線使用 USB 端口。
|
第 1 組，A 類IV，750 Vrms 最大值 400 Hz
|
使用環境
|
|
使用環境
|
MIL-PRF-28800F 2 類
|
|
溫度
|
使用電池工作
|
0 至 40 °C（32 至 104 °F）
|
|
使用電源適配器工作
|
0 至 50 °C（32 至 122 °F）
|
|
存放
|
-20 至 60 °C（-4 至 140 °F）
|
|
工作濕度
|
0 至 10 °C（32 至 50 °F）時
|
非冷凝
|
|
10 至 30 °C（50 至 86 °F）時
|
95%
|
|
30 至 40 °C（86 至 104 °F）時
|
75%
|
|
40 至 50 °C（104 至 122 °F）時
|
45%
|
|
存放
|
-20 至 60 °C（-4 至 140 °F）
|
非冷凝
|
|
海拔
|
工作海拔為 3 km（10,000 英尺）
|
CAT III 600 V
|
|
工作海拔為 2 km（6,600 英尺）
|
CAT IV 600 V
|
|
存放
|
12 km (40,000 feet)
|
|
EMC 電磁兼容性
|
國際標準
|
IEC 61326-1： 工業，CISPR 11：
|
|
韓國 (KCC)
|
A 類設備（工業廣播和通訊設備）
|
|
美國 (FCC)
|
47 CFR 15 B 子部分。按照第 15.103 條規定，本產品被視為免稅設備。
|
|
帶適配器的無線電
|
頻率范圍
|
2412 MHz 至 2462 MHz
|
|
輸出功率
|
<100 mW
|
|
防護等級
|
IP51，參照： EN/IEC60529
|
|
安全等級
|
通用
|
IEC 61010-1： 污染等級 2
|
|
測量
|
IEC 61010-2-033：CAT IV 600 V/CAT III 750 V
|
|
最大輸入電壓 A 和 B
|
直接輸入或通過線路輸入
|
降額 600 Vrms CAT IV
|
|
配備 Banana-to-BNC Adapter BB120
|
降額 600 Vrms
|
|
任意端子和接地之間的最高空載電壓
|
600 Vrms Cat
|
