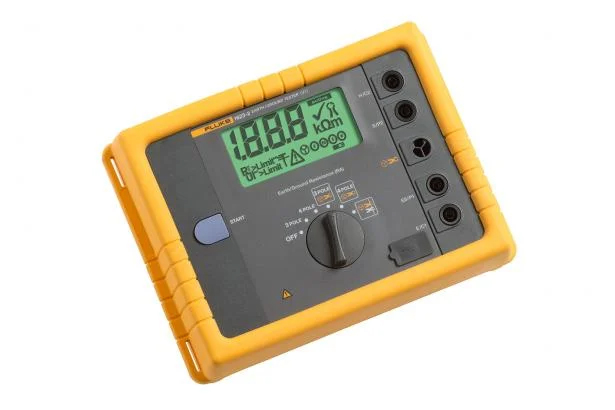

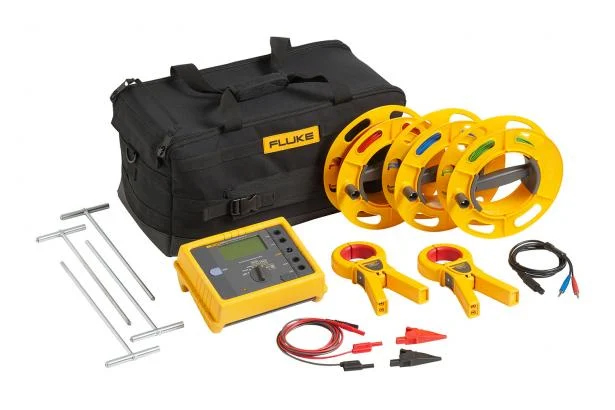

Fluke 1623-2 KIT 接地電阻測試儀能夠通過 USB 端口存儲和下載數據。 一流的配件有助于簡化和加快測試時間。
| 通用技術指標 | |
| 顯示屏：1999 位液晶顯示 | 采用特殊符號顯示，數位高 25 mm，熒光燈背光源 |
| 用戶界面 | 通過 TURN（旋轉）和 START（啟動）單鍵設計實現即時測量。唯一操作元件為旋轉開關和 START（啟動）按鈕。 |
| 堅固、防水、防塵 | 儀器專為嚴苛的環境條件而設計（橡膠保護蓋，IP56） |
| 存儲器 | 通過 USB 端口可訪問內部存儲器存儲的多達 1500 條記錄 |
| 溫度范圍 | |
| 工作溫度 | -10 °C 至 50 °C（14 °F 至 122 °F） |
| 存放溫度 | -30 °C 至 60 °C（-22 °F 至 140 °F） |
| 溫度系數 | ± 讀數的 0.1% /°C <18 °C >28 °C |
| 固有誤差 | 請參照基準溫度范圍，一年保證 |
| 操作誤差 | 請參照工作溫度范圍，一年保證 |
| 氣候等級 | C1 (IEC 654-1)，-5 °C 至 +45 °C（23 ° 至 +115 ° F），5% 至 95% RH |
| 防護類型 | 按照 EN60529，殼體防護等級為 IP56；電池蓋防護等級為 IP40 |
| 安全性 | 采用雙重和/或加強絕緣保護。對地最大50 V。IEC61010-1: 污染等級 2 |
| EMC（輻射抗擾性） | IEC61326-1：便攜式 |
| 質量體系 | 按照 DIN ISO 9001 標準開發、設計和生產 |
| 外部電壓 | 最大外部電壓 = 24 V（直流和交流 < 400 Hz），禁止測量更高值 |
| 外部電壓抑制比 | >120 dB (162/3、50、60 和 400 Hz) |
| 測量時間 | 通常為 6 秒 |
| 最大過載 | 250 Vrms（屬于誤用） |
| 輔助電源 | 6 x 1.5 V 堿性電池 (AA LR6) |
| 電池壽命范圍 | 通常大于 3000 次測量 |
| 尺寸（寬 x 高 x 深） | 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in) |
| 重量 |
1.1 kg (2.43 lb)，含電池 7.6 kg（16.8 lb）（便攜箱中含附件和電池） |
| RA 三極接地電阻測量 (IEC 1557-5) | |
| 開關檔位 | RA 三極 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 2% + 3 位數） |
| 操作誤差 | ±（讀數的 5% + 3 位數） |
| 測量原理：電流/電壓測量 | |
| 測量電壓 | Vm = 48 V（交流） |
| 短路電流 | > 50 mA |
| 測量頻率 | 128 Hz |
| 探針電阻 (RS) | 最大 100 kΩ |
| 輔助接地電極電阻 (RH) | 最大 100 kΩ |
| RH 和 RS 的附加誤差 | RH[kΩ]???RS[kΩ]/RA[Ω]???0.2% |
|
使用誤差指示器監測 RS 和 RH。 自動量程選擇。 如果通過電流鉗的電流過低，則不會執行測量。 |
|
| RA 四極接地電阻測量 (IEC 1557-5) | |
| 開關檔位 | RA 四極 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 2% + 3 位數） |
| 操作誤差 | ±（讀數的 5% + 3 位數） |
| 測量原理：電流/電壓測量 | |
| 測量電壓 | Vm = 48 V（交流） |
| 短路電流 | > 50 mA |
| 測量頻率 | 128 Hz |
| 探針電阻 (RS + RES) | 最大 100 kΩ |
| 輔助接地電極電阻 (RH) | 最大 100 kΩ |
| RH 和 RS 的附加誤差 | RH[kΩ]???RS[kΩ]/RA[Ω]???0.2% |
|
使用誤差指示器監測 RS 和 RH。 自動量程選擇。 |
|
| 使用電流鉗的 RA 三極選擇性接地電阻測量（RA 使用鉗口） | |
| 開關檔位 | RA 三極，使用鉗口 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 7% + 3 位數） |
| 操作誤差 | ±（讀數的 10% + 5 位數） |
| 測量原理：電流/電壓測量（用外接電流鉗） | |
| 測量電壓 | Vm = 48 V（交流） |
| 短路電流 | > 50 mA |
| 測量頻率 | 128 Hz |
| 探針電阻 (RS) | 最大 100 kΩ |
| 輔助接地電極電阻 (RH) | 最大 100 kΩ |
|
使用誤差指示器監測 RS 和 RH。 自動量程選擇。 如果通過電流鉗的電流過低，則不會執行測量。 |
|
| 使用電流鉗的 RA 四極選擇性接地電阻測量（RA 使用鉗口） | |
| 開關檔位 | RA 四極，使用鉗口 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 7% + 3 位數） |
| 操作誤差 | ±（讀數的 10% + 5 位數） |
| 測量原理：電流/電壓測量（用外接電流鉗） | |
| 測量電壓 | Vm = 48 V（交流） |
| 短路電流 | > 50 mA |
| 測量頻率 | 128 Hz |
| 探針電阻 (RS) | 最大 100 kΩ |
| 輔助接地電極電阻 (RH) | 最大 100 kΩ |
|
使用誤差指示器監測 RS 和 RH。 自動量程選擇。 如果通過電流鉗的電流過低，則不會執行測量。 |
|
| 無樁接地回路測量（2 個鉗口） | |
| 開關檔位 | RA 四極，2 個鉗口 |
| 分辨率 | 0.001 Ω 至 10 Ω |
| 測量范圍 | 0.020 Ω 至 19.99 kΩ |
| 精度 | ±（讀數的 7% + 3 位數） |
| 操作誤差 | ±（讀數的 10% + 5 位數） |
| 測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量 | |
| 測量電壓 | Vm = 48 V（交流） |
| 測量頻率 | 128 Hz |
| 噪聲電流 (IEXT) | 對地最大IEXT = 10 A（交流）(RA < 20 Ω) |
| 對地最大IEXT = 2 A（交流）(RA > 20 Ω) | |
|
自動量程選擇。 僅當按照指定的最小距離使用推薦的電流鉗進行測量時，有關無樁接地回路測量的信息才有效。 |
|
