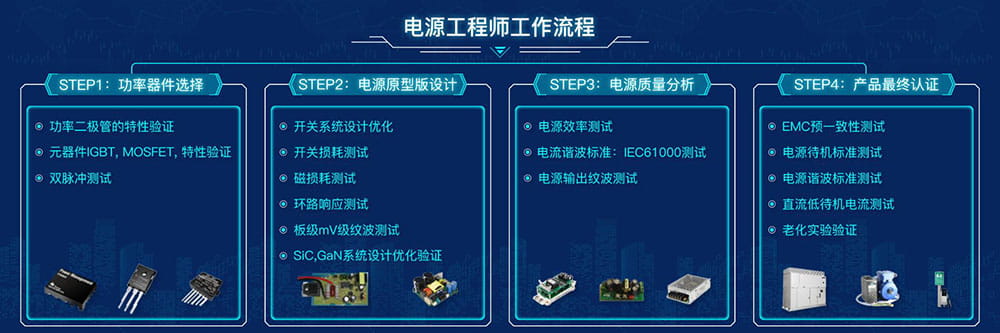

在全球節能環保的大環境下,節能、高頻、高效、微型、智能是開關電源行業未來的發展趨勢。其中高頻化使開關電源小型化, 并使開關電源進入更廣泛的應用領域, 從毫瓦到兆瓦的電源產品,提高效率是永恒的主題。泰克從電源設計的各個階段入手,為您分享電池的壽命優化,功率器件的標定和選擇,電源原型板調試及電源標準的一致性測試的趨勢及方法。泰克為您提供了完整的電源解決方案助您應對現在及未來的挑戰!
擴展閱讀:下載泰克完整《電源設計及測試方法》手冊,深入了解電源測試各個階段
擴展閱讀:了解電源設計各階段測試工作的難點與解決方案
功率電子學將在未來五年發生重大變化,寬禁帶半導體技術的用途也將增多。碳化硅 (SiC) 和氮化鎵 (GaN) 等新半導體材料具有較好的導熱性、較高的開關速度且外形小于硅設備。
此種電源的基本構件的轉變將推動新設計的產生。預計,GaN 將改變不大于 100W 的電子電源的世界。GaN 技術也將動搖 RF 功率放大器的世界,因?yàn)樵S多屬性相同,此技術非常適合進行電源轉換。SiC 在電機、驅動器和逆變器等較大功率設計中找到用武之地。 泰克工程師 Tom Neville 說道:“今年,通過碳化硅,我們看到存在許多商用產品的巨大轉折點。我認為 GaN 有些落后。成本無疑是一方面,另一方面則是可靠性?!?
半導體行業正在努力開發和推進這些新型寬禁帶電源設備。半導體研發工程師正在努力驗證和檢定新器件。驅動器制造商正在研發新門電路驅動器來滿足更快開關速度、EMI 管理和更復雜拓?fù)渚W(wǎng)絡的要求。這些公司的制造工程師也正在應對晶片測試挑戰,即必須在比以往更快的電壓和電流范圍內全面測試小型設備。
在價值鏈的另一端,電源設計人員正在努力利用 GaN 和 SiC 設備的優點。(電源轉換設計)必須重新考慮應用于硅 MOSFET 的經驗法則。設計人員正在努力減少半橋開關的死區時間,以便盡量降低開關損耗。能夠在整個設計中準確查看和評估動態電壓和電流非常關鍵,但是,卻難以實現,因?yàn)榇嬖诠材k妷呵疑仙龝r(shí)間較短。
新探測技術揭露設計中正在發生(以前隱藏)的事情的詳情。
泰克工程師 Seshank Malap 說道:“測試遠比過去重要。隨著功率密度和效率變得如此關鍵,人們使用可能小的設備進行電源轉換應用來挑戰性能極限。正因如此,測試和測量變得極為關鍵。您的門電路剛好在您需要時啟動嗎?您了解通過您的設計獲得佳性能的準確占空比嗎?電源設備散熱足夠嗎?”
Shah 補充道:“不止設備,還有整個定時電路。因?yàn)槟菚r(shí)您必須同時協調和判斷許多信號以便查看它們是否合理以及它們有沒有在不該啟動設備時啟動設備。”
Malap 稱, 以往的測試工具和技術不足以應對電源設計新趨勢。他解釋道:“在傳統電源轉換器設計和測試中,人們在各處看到許多信號測試結果并猜測其他人怎么做。再也不要這么做了。這個主意很差,真的很差,因?yàn)槟赡軐?dǎo)致您的設備炸毀?!?
據數據統計一個電源產品的開發周期由5年前的12-24個月縮短到現在3-6個月的時間。
此外市場要求電源產品體積越來越小,為實現設計的功能,要么引入更小的新器件或者更改新的拓?fù)浣Y(jié)構。如何能在有限的體積排布各種器件并滿足功能和散熱的要求是考驗工程師非常重要的一點。
電源產品在投放市場前需要滿足電源行業的標準及規范,例如我們比較熟悉的能耗等級規范認證,節能認證規范,還有強制的CE 認證等等其他的標準認證。2016年對于能耗等級的規范,美國已經率先開始實施六級能耗,將效率要求提高到88%,待機功耗的要求從300毫瓦 提高到100 毫瓦,中國目前實施的是五級能耗標準,但是出口美國的產品需要必須滿足新的六級能耗才能被允許。美國能源部新的統計的數字;“發達國家的家庭待機能耗占家庭用電量的5%-10%”,所以相信會對該項目越來越嚴格,甚至已經出現了零功耗的產品,當然并不是待機功耗為0,而是待機功耗在 <10毫瓦。
全世界都實施 EMI 法規,旨在為電氣和電子設備用戶提供更高的可靠性和安全性。如果您正在開發發射電磁干擾或受其影響的產品,則您需要認證自己的產品是否符合 EMI 標準。為了確保符合規定,許多公司歷來都采用專業測試設施或測試機構的服務來執行 EMC 預符合性和符合性測試。遺憾的是,使用第三方測試機構可能會導致項目中的產品開發成本和時間大幅增加。更多的公司希望使用預符合性測試來及早發現符合性問題,并提高首次通過全面 EMC 符合性測試的成功率,而無需進行額外重新設計。
國際標準機構國際電工委員會 (IEC) 下屬的技術組織 ComitéInternational Spécial des Perturbations Radioélectriques(CISPR) 規定了許多商業 EMI 測量要求。其他標準和認證機構,例如日本的 TELEC,也制定了關于測量方法和認證技術的要求。美國國防部制定了 MIL-STD 461G,其中包括針對軍用裝備的特殊要求。下表列出了一些適用于不同細分市場的標準。
